Zum Überlastschutz von Elektromotoren mit Betriesströme bis zu 14 A und Betriebsspannungen bis zu 690V AC.
Galvanisch getrennte Hilfskontakte.
Funktion für eine Ausschaltung von Hand „0“ und für die Prüfung des Steuerstromkreises „Test“

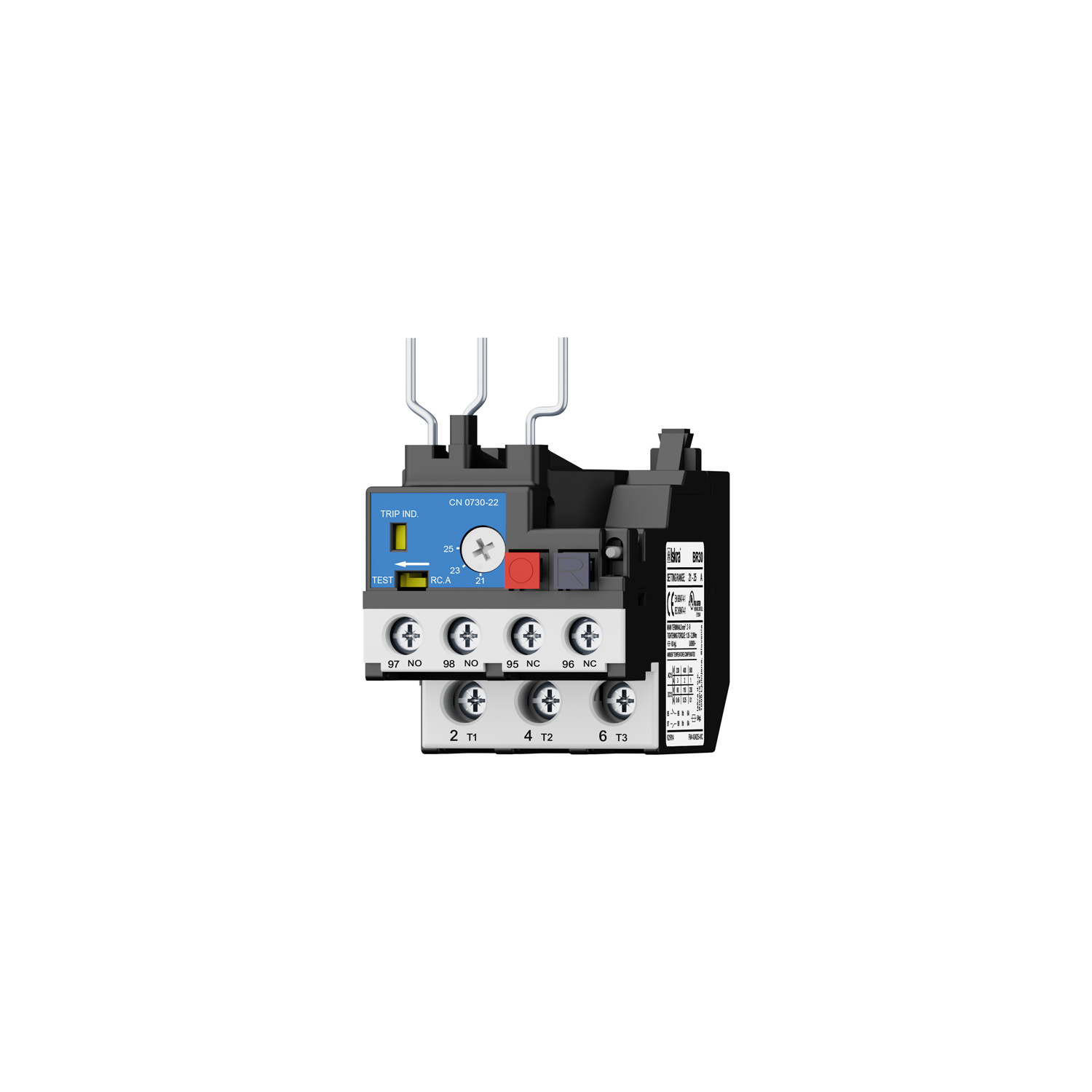

- 3-polige Überlastrelais für den Einsatz mit Schützen der Baureihen KNL6 bis KNL30
und KNL6G bis KNL30G - Einsatz zum Überlastschutz von Motoren mit Betriebsströmen
bis 16 A (BR16) oder 30 A (BR30) und Betriebsspannungen
bis 690 V AC. - Einstellbarer Strombereich
- Temperaturkompensation
- Elektrisch getrennte Hilfskontakte (1 Schließer und 1 Öffner)
- RESET-Taste mit Optionen für manuelle und automatische
Rückstellung - Doppel-Auslösemechanismus mit Phasenausfallempfindlichkeit
gemäß IEC/EN 60947-4-1. - Schutzart IP20
Katalog:
BR16_BR30_Thermal_Overload_Relays_CATALOGUE
| Typ | Einstellbereich (A) | Max. Vorsicherung gL/gG (A) |
| BR30-21,5 | 17,5 – 21,5 | 50 |
| BR30-25 | 21 – 25 | 60 |
| BR30-30 | 24,5 – 30 | 70 |
