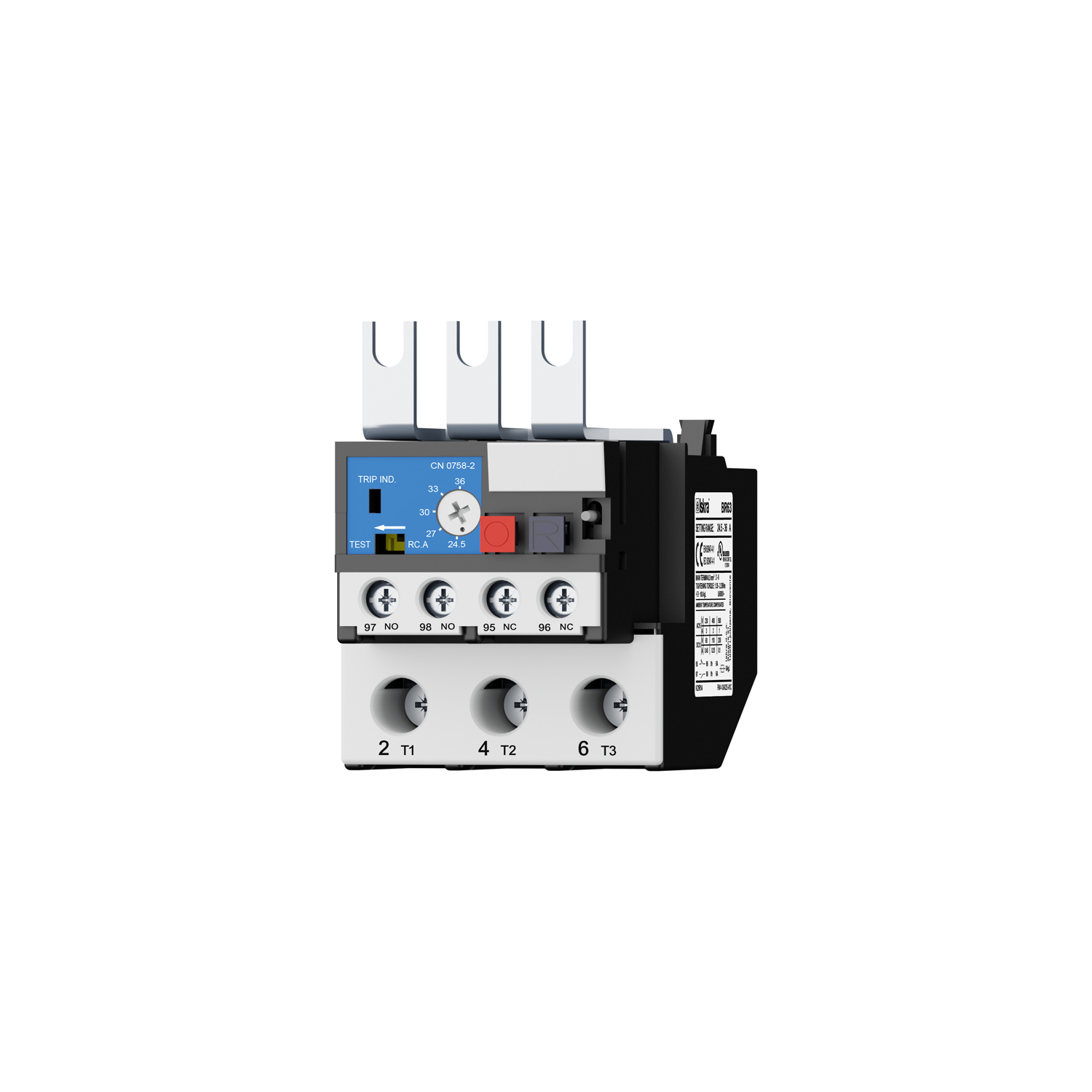

Zum Überlastschutz von Elektromotoren mit Betriesströme bis zu 97 A.
Funktion für eine Ausschaltung von Hand „0“ und für die Prüfung des Steuerstromkreises „Test“
- 3-polige Überlastrelais für den Einsatz mit Schützen der Baureihen KNL 43 + KNL63
- Zur Überlastschutzeinrichtung für Motoren mit Betriebsströmen bis 97 A und Betriebsspannungen bis 690 V AC
- Einstellbarer Stromwert
- Kompensation der Umgebungstemperatur
- Elektrisch getrennte Hilfskontakte (1 Schließer, 1 Öffner)
- Eine RESET-Taste ermöglicht sowohl manuelles als auch automatisches Zurücksetzen
- Ein Doppel-Auslösehebel gewährleistet Phasenausfallempfindlichkeit gemäß IEC/EN 60947-4-1.
- Schutzart IP20
Katalog:
BR63_Thermal_Overload_Relay_CATALOGUE
| Typ | Einstellbereich (A) | Max. Vorsicherung gL/gG (A) |
| BR63-25 | 17 – 25 | 100 |
| BR63-36 | 24,5 – 36 | 100 |
| BR63-47 | 35 – 47 | 125 |
| BR63-60 | 45 – 60 | 150 |
| BR63-75 | 58 – 75 | 200 |
| BR63-90 | 72 – 90 | 250 |
| BR63-97 | 77 – 97 | 250 |
