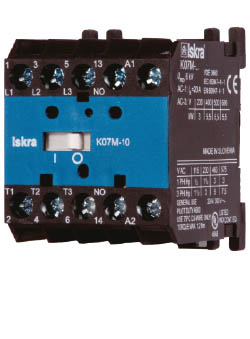

Iskra K07M-10 ff

Die Schütze sind zum Schalten von Elektromotoren und anderen ohmschen, induktiven und kapazitiven Lasten bestimmt.
Befestigung auf 35mm breite Tragschiene (nach EN 60715) oder Befestigung mit 2 Schrauben.



Typ

K07M-10
  K07M-01
Baubreite

45 mm
Mögliche Alternative
  • Flachsteckanschluß
  • Ausführung mit allen 4 Leistungskontakten (Sp4)
Zubehör



Technische Daten (Technical Data)
Normen
(Standards)

 IEC/EN 60947-5-1, IEC 60947-4-1, UL 508
Zulassungen
(Approvals)		   CE, UL, CSA, GOST
Baubreite
(Module width)		   45 mm
Bemessungsleistung AC-1
(Operational power for AC-1)

Pe

 230V - 7,5 kW
400V - 13 kW
500V - 17,5
690V - 22 kW
Bemessungsbetriebsstrom AC-1
(Rated operational current AC-1)

Ie

 bis 50°C geöffnet
bis 60°C geöffnet		 20A
16A
Bemessungsmotorleistung AC-3
(Operational power for AC-3)

Pe

 einphasig (single-phase) 230V - 1,1 kW
dreiphasig (three-phase)
dreiphasig (three-phase)
dreiphasig (three-phase)
dreiphasig (three-phase)

230V - 3 kW
400V - 5,5 kW
500V - 5,5 kW
690V - 5,5 kW
Schutzart
(degree of protection)		   IP 20
Gewicht
(weight)
0,18 kg
