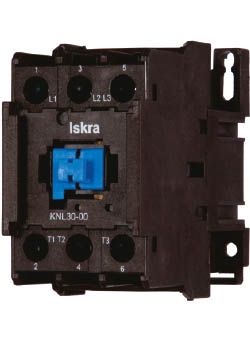

Iskra KNL30-00

Die Schütze sind zum Schalten von Elektromotoren und anderen ohmschen, induktiven und kapazitiven Lasten bestimmt.
Befestigung auf 35mm breite Tragschiene (nach EN 60715) oder Befestigung mit 2 Schrauben.

Typ	KNL30-00
Baubreite	45 mm
Mögliche Alternative	Ausführung mit allen 4 Leistungskontakten (Sp4)
Zubehör	Hilfskontakte 2-polig Hilfskontakte 4-polig Hilfskontakte seitliche Montage 1-polig Überstromrelais Verriegelung RC-Glieder
Standardmässige Betätigungsspannungen 50/60Hz	B7 - 24V D7 - 42V E7 - 48V F7 - 110/125V M7 - 220/240V Q7 - 380/415V R7 - 440V S7 - 480/520V

Technische Daten (Technical Data)
Normen (Standards)		IEC/EN 60947-5-1, IEC 60947-4-1, UL 508
Zulassungen (Approvals)		CE, UL, CSA, GOST
Baubreite (Module width)		45 mm
Bemessungsbetriebsstrom AC-3 (Rated operational current AC-3)	I_e	einphasig (single-phase)	230V - 28 A
	I_e	dreiphasig (three-phase) dreiphasig (three-phase) dreiphasig (three-phase) dreiphasig (three-phase)	230V - 26,4A 400V - 30A 500V - 23,4A 690V - 17A
Bemessungsmotorleistung AC-3 (Operational power for AC-3)	P_e	einphasig (single-phase)	230V - 3,7 kW
Bemessungsmotorleistung AC-3 (Operational power for AC-3)	P_e	dreiphasig (three-phase) dreiphasig (three-phase) dreiphasig (three-phase) dreiphasig (three-phase)	230V - 7,5 kW 400V - 15 kW 500V - 15 kW 690V - 15 kW
Schutzart (degree of protection)		IP 20
Gewicht (weight)		0,3 kg
