Motorschutzschalter werden für das Anlassen und den Schutz von Elektromotoren eingesetzt (Industrie,
Kleinmaschinen, Außeneinsatz, Landmaschinen, Kompressoren, Werkstätten usw.).
- • Automatisches Ausschalten mit thermischem oder Magnetauslöser
• Betätigung mit Unterspannungs- oder Arbeitsstromauslöser
• Melden des Schaltzustandes mit einem Hilfsschalter
zur Seitenmontag oder zum Einbau
• Die EIN-/AUS-Tasten-Position zeigt eindeutig den Schaltzustand von
Kontakten des Hauptstromkreises.
• Kontaktmaterial:
− beständig gegen Kontaktverschweißung
− eine kleine Kontakterwärmung
• Schaltstrecke: 4,5 mm pro Kontaktstelle
• Anschlussmöglichkeit für einen eindrähtigen oder einen feindrähtigen Leiter

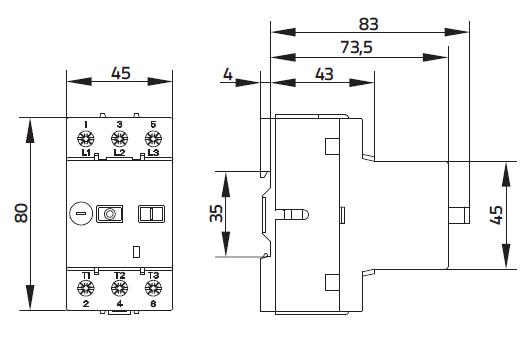

• Montage auf eine 35 mm-Tragschiene nach EN 60715 oder Befestigung mit zwei Schrauben
• Betriebslage: vertikal oder horizontal
Katalog:
Motor Protection Circuit Breakers
| Typ | Einstellbereich
(A) |
Motor power (3-phase, 400 V)
(kW) |
| MS25-0,16 | 0,1 – 0,16 | 0,02 |
| MS25-0,25 | 0,16 – 0,25 | 0,06 |
| MS25-0,4 | 0,25 – 0,4 | 0,09 |
| MS25-0,63 | 0,4 – 0,63 | 0,12 |
| MS25-1 | 0,63 – 1 | 0,18 … 0,25 |
| MS25-1,6 | 1 – 1,6 | 0,37 … 0,55 |
| MS25-2,5 | 1,6 – 2,5 | 0,75 … 1,1 |
| MS25-4 | 2,5 – 4 | 1,1 … 1,5 |
| MS25-6,3 | 4 – 6,3 | 2,2 … 2,5 |
| MS25-10 | 6,3 – 10 | 3 … 4 |
| MS25-16 | 10 – 16 | 5 … 7,5 |
| MS25-20 | 16 – 20 | 9 |
| MS25-25 | 20 – 25 | 11 … 12,5 |
