Die Schütze sind zum Schalten von Elektromotoren und anderen ohmschen, induktiven und kapazitiven Lasten bestimmt.
Befestigung auf 35mm breite Tragschiene (nach EN 60715) oder Befestigung mit 2 Schrauben.

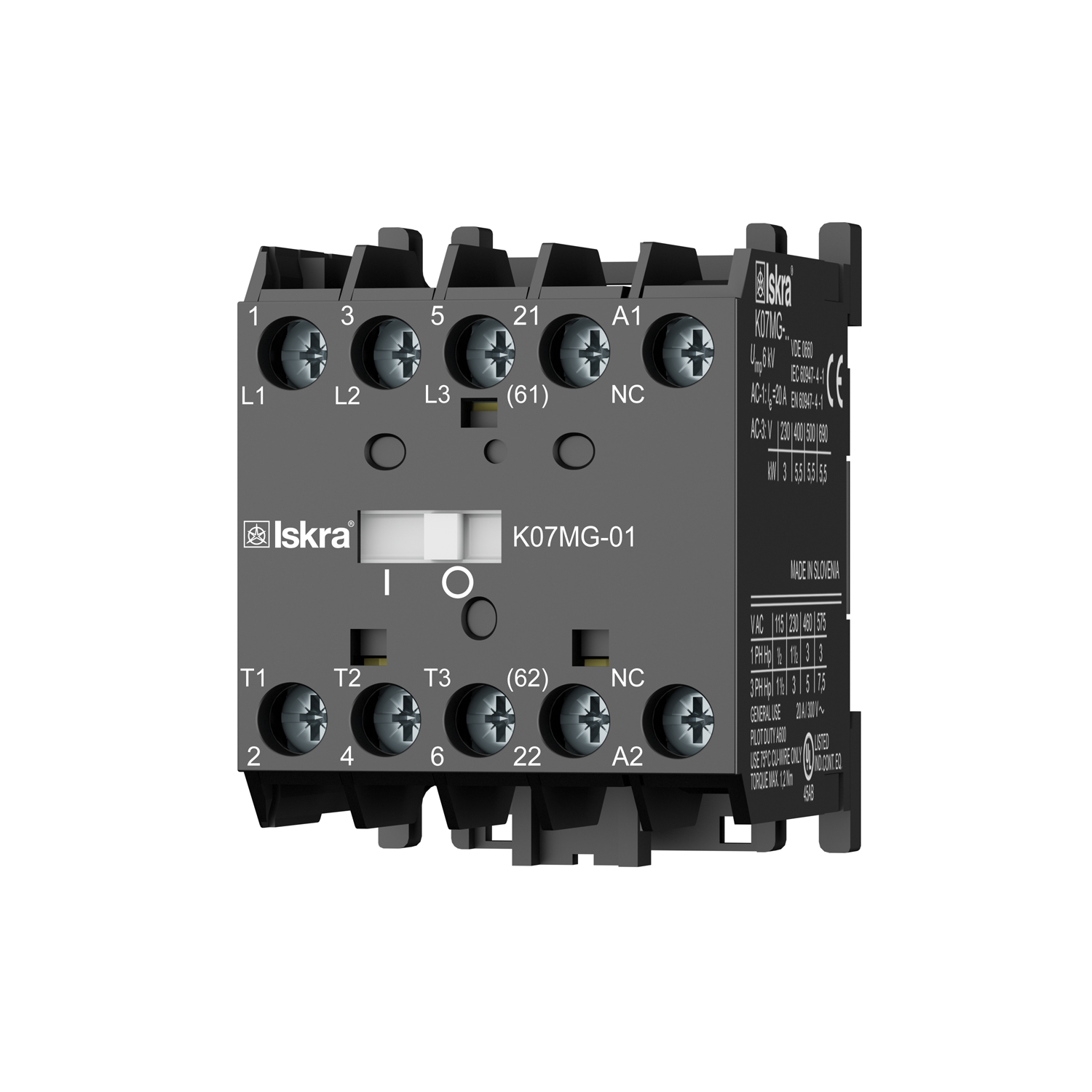

| Typ | K07MG-01 | |
| Baubreite | 45 mm | |
| Zubehör | ||
| Standardmässige Betätigungsspannungen DC | SD – 12V BD– 24V ED – 48V ND – 60V SD – 72V FD– 110V GD – 125V MD – 220V |
|
Katalog:
Contactors-catalogue_Ver3_6_7-1
| Technische Daten (Technical Data) | |||||
|---|---|---|---|---|---|
|
Normen
(Standards) |
IEC/EN 60947-5-1, UL 508 | ||||
| Zulassungen (Approvals) | UL, CSA, GOST | ||||
| Baubreite (Module width) | 45 mm | ||||
| Bemessungsleistung AC-1 (Operational power for AC-1) | Pe | 230V - 7,5 kW 400V - 13 kW 500V - 17,5 690V - 22 kW | |||
| Bemessungsbetriebsstrom AC-1 (Rated operational current AC-1) | Ie | bis 50°C geöffnet bis 60°C geöffnet | 20A 16A | ||
| Bemessungsmotorleistung AC-3 (Operational power for AC-3) | Pe | einphasig (single-phase) | 230V - 1,1 kW | ||
| dreiphasig (three-phase) dreiphasig (three-phase) dreiphasig (three-phase) dreiphasig (three-phase) | 230V - 3 kW 400V - 5,5 kW 500V - 5,5 kW 690V - 5,5 kW | ||||
| Schutzart (degree of protection) | IP 20 | ||||
| Gewicht (weight) |
0,22 kg |
||||
