Die Schütze sind zum Schalten von Elektromotoren und anderen ohmschen, induktiven und kapazitiven Lasten bestimmt.
Befestigung auf 35mm breite Tragschiene (nach EN 60715) oder Befestigung mit 2 Schrauben.

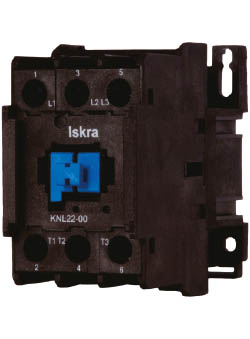

| Typ | KNL22-00 | |

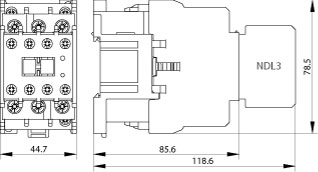

| Baubreite | 45 mm | |
| Mögliche Alternative |
|
|
| Zubehör | ||
| Standardmässige Betätigungsspannungen 50/60Hz | B7 – 24V D7 – 42V E7 – 48V F7 – 110/125V M7 – 220/240V Q7 – 380/415V R7 – 440V S7 – 480/520V |
|
Katalog:
| Technische Daten (Technical Data) | |||||
|---|---|---|---|---|---|
|
Normen
(Standards) |
IEC/EN 60947-5-1, IEC 60947-4-1, UL 508 | ||||
| Zulassungen (Approvals) | CE, UL, CSA, GOST | ||||
| Baubreite (Module width) | 45 mm | ||||
| Bemessungsbetriebsstrom AC-3 (Rated operational current AC-3) | Ie | einphasig (single-phase) | 230V - 17 A | ||
| dreiphasig (three-phase) dreiphasig (three-phase) dreiphasig (three-phase) dreiphasig (three-phase) | 230V - 19,6A 400V - 22A 500V - 17,4A 690V - 12,6A | ||||
| Bemessungsmotorleistung AC-3 (Operational power for AC-3) | Pe | einphasig (single-phase) | 230V - 2,2 kW | ||
| dreiphasig (three-phase) dreiphasig (three-phase) dreiphasig (three-phase) dreiphasig (three-phase) | 230V - 5,5 kW 400V - 11 kW 500V - 11 kW 690V - 11 kW | ||||
| Schutzart (degree of protection) | IP 20 | ||||
| Gewicht (weight) |
0,3 kg |
||||
